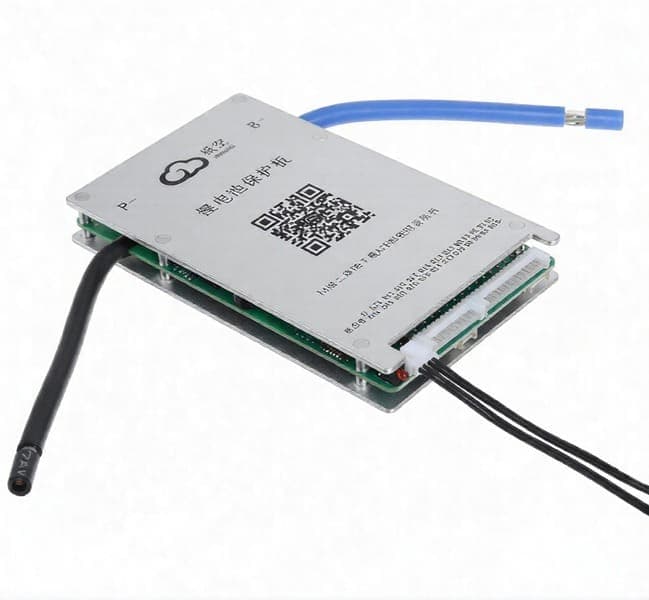

Плата BMS з активним балансиром JK Smart Active Balance BD6A17S8PR (8S 17S) 80 А LiFePO4 / Li ion

Цей модуль JK Smart Active Balance BMS BD6A17S8P призначений для батарейних блоків з 8 – 17 послідовно з’єднаними комірками, де потрібен комплексний захист і балансування під час заряджання і розряджання. Активне балансування з струмом близько 0.6 A дозволяє більш рівномірно розподіляти заряд між елементами, що сприяє більш тривалій службі батареї. Плата також підтримує Bluetooth-моніторинг через мобільний додаток для Android і iOS, а також має можливість підключення через RS485 або CAN для інтеграції з контролерами чи системами моніторингу.

Характеристики

• Підтримка батарей у серії:
  • Li-ion: 7 S – 17 S
  • LiFePO₄: 8 S – 17 S
  • LTO: 12 S – 17 S

• Номінальний безперервний струм розряду: 80 A

• Максимальний піковий струм: ≈150 A

• Активне балансування: 0.6 A

• Робоча напруга батарейної збірки: 20 – 100 V

• Захисні функції:

  • Захист від перезаряду

  • Захист від глибокого розряду

  • Захист від короткого замикання

  • Захист від перевантаження по струму

  • Захист від перегріву

  • Захист від обриву контактів

• Комунікаційні інтерфейси: Bluetooth, RS485/CAN (опціонально)

• Температурні датчики: 3 шт.

• Розміри плати: ~133 × 81 × 18 мм

Переваги

• Забезпечує ефективне активне балансування комірок за допомогою технології вирівнювання заряду, що сприяє збільшенню ресурсу батарей.

• Підтримує широкий діапазон комірок у серії, що робить його універсальним рішенням для різних батарейних конфігурацій.

• Потужний номінальний струм 80 A підходить для систем середньої і високої потужності.

• Має повний набір захисних функцій, що підвищують безпеку експлуатації батареї.

• Наявність Bluetooth-моніторингу дозволяє слідкувати за параметрами батареї в режимі реального часу.

Сфера застосування

Плата BMS BD6A17S8P ідеально підходить для:

• автономних енергетичних систем та ESS (Energy Storage Systems)

• сонячних станцій та акумуляторних блоків

• батарейних збірок для інверторів і резервних джерел живлення

• DIY-проектів батарей великих ємностей

• систем з високими вимогами до безпеки та стабільності живлення

Рекомендації щодо застосування

• Переконайтеся, що ваша батарейна збірка має кількість комірок у межах 7–17 S для Li-ion або відповідно для інших хімій.

• Виконуйте підключення балансних дротів і силових кабелів відповідно до інструкції виробника, щоб забезпечити точний моніторинг напруги кожної комірки.

• Забезпечте коректну інтеграцію з контролером заряджання та інвертором для безпечної роботи батарейної системи.
