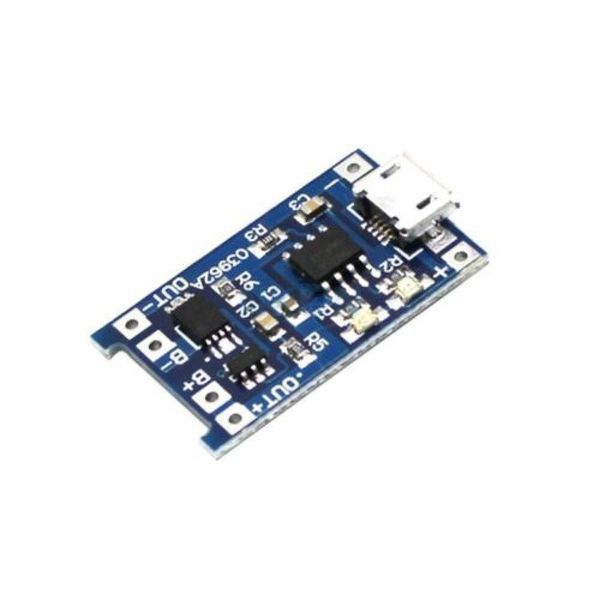

Невеликий модуль зарядного пристрою на базі мікросхеми TP4056 з Micro-USB входом, призначений для заряджання одного літій-іонного або літій-полімерного акумулятора 3.7 В. Пристрій забезпечує автоматичний процес зарядки з контролем напруги і струму, що робить його зручним для використання в DIY-проектах, електроніці та саморобних батарейних рішеннях. Модуль підтримує алгоритм CC/CV (постійний струм → постійна напруга) із автоматичним завершенням зарядки, має дві світлодіодні індикатори для відображення стану процесу та вбудовані базові схеми захисту для безпеки батареї.
Основні характеристики
— Тип живлення: 4.5–5.5 В через Micro-USB ― можна підключати до USB-адаптера, павербанку або комп’ютера.
— Максимальний струм зарядки: 1 А ― оптимальний для одноклітинних літій-іонних батарей.
— Напруга повної зарядки: 4.20 В ±1.5 % ― стандарт для Li-ion/Li-Po батарей.
— Алгоритм зарядки: CC/CV (постійний струм → постійна напруга) з автоматичним завершенням після досягнення повного заряду.
— Індикатори: дві світлодіоди – один показує процес зарядки, інший – завершення.
— Захисти: базові захисні ланцюги для уникнення глибокого розряду (< 2.5 В) і надструму (> 3 A).
— Розміри: близько 29 × 17 × 4 мм ― компактний форм-фактор для вбудовування.
— Сумісність: 1S Li-ion/Li-Po батареї (3.6-3.7 В номінал).
Сфери застосування
— Заряджання окремого Li-ion/Li-Po акумулятора для саморобних пристроїв, ліхтарів, портативної електроніки.
— Використання в DIY-проекті або прототипі, де необхідний компактний зарядний модуль.
— Оновлення існуючих схем із живленням USB-адаптером або павербанком.
— Заряджання батарей 18650, 14500 чи подібних елементів в одноклітинних конфігураціях.
Основні переваги
— Автоматичний процес зарядки з контролем напруги та струму для безпечної експлуатації.
— Компактність і простота використання з Micro-USB входом — не потребує складних схем.
— Вбудовані базові захисти та індикатори стану забезпечують контроль процесу.
— Універсальність застосування у різних електронних рішеннях і проектах.
Рекомендації щодо застосування
— Перед підключенням переконайтеся, що акумулятор має номінальну напругу 3.7 В (Li-ion/Li-Po) і не пошкоджений.
— Вставляйте батарею відповідно до полярності (B+ до +, B- до −), щоб уникнути потенційних ушкоджень.
— Підключайте модуль до якісного USB-адаптера або павербанка з вихідною напругою ~5 В.
— Не використовуйте модуль для заряджання батарей із більшою кількістю осередків (2 S і більше) — він призначений лише для одиночних елементів.
— Уникайте одночасного підключення навантаження до батареї під час зарядки — це може вплинути на правильне завершення процесу.
