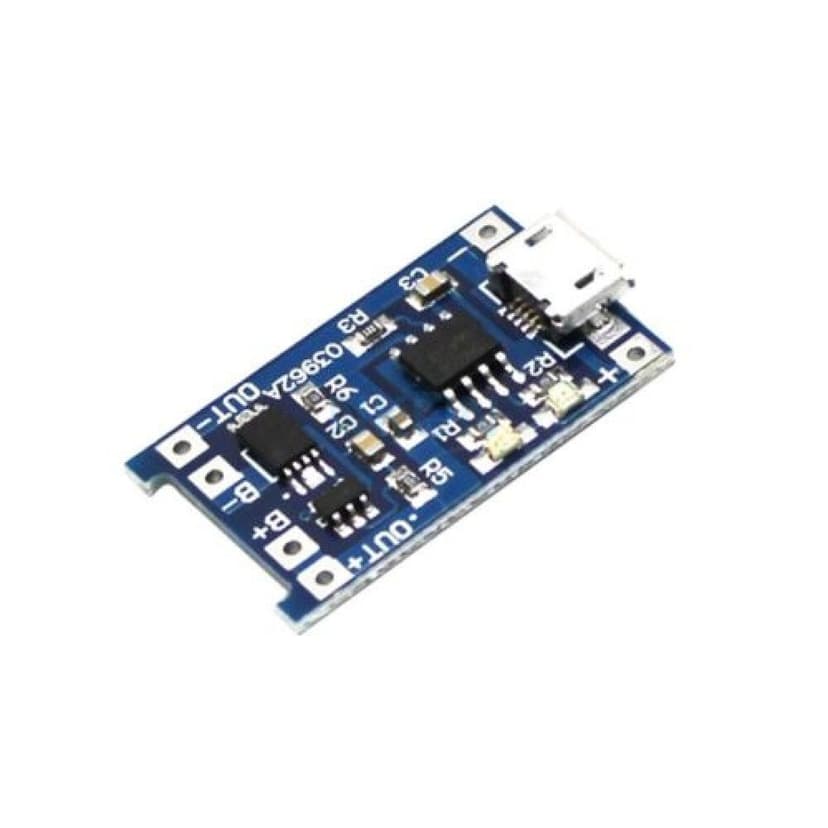

Модуль зарядного пристрою TP4056 Micro-USB 1 А

Невеликий модуль зарядного пристрою на базі мікросхеми TP4056 з Micro-USB входом, призначений для заряджання одного літій-іонного або літій-полімерного акумулятора 3.7 В. Пристрій забезпечує автоматичний процес зарядки з контролем напруги і струму, що робить його зручним для використання в DIY-проектах, електроніці та саморобних батарейних рішеннях. Модуль підтримує алгоритм CC/CV (постійний струм → постійна напруга) із автоматичним завершенням зарядки, має дві світлодіодні індикатори для відображення стану процесу та вбудовані базові схеми захисту для безпеки батареї.

Основні характеристики

 — Тип живлення: 4.5–5.5 В через Micro-USB ― можна підключати до USB-адаптера, павербанку або комп’ютера.

 — Максимальний струм зарядки: 1 А ― оптимальний для одноклітинних літій-іонних батарей.

 — Напруга повної зарядки: 4.20 В ±1.5 % ― стандарт для Li-ion/Li-Po батарей.

 — Алгоритм зарядки: CC/CV (постійний струм → постійна напруга) з автоматичним завершенням після досягнення повного заряду.

 — Індикатори: дві світлодіоди – один показує процес зарядки, інший – завершення.

 — Захисти: базові захисні ланцюги для уникнення глибокого розряду (< 2.5 В) і надструму (> 3 A).

 — Розміри: близько 29 × 17 × 4 мм ― компактний форм-фактор для вбудовування.

 — Сумісність: 1S Li-ion/Li-Po батареї (3.6-3.7 В номінал).

Сфери застосування

 — Заряджання окремого Li-ion/Li-Po акумулятора для саморобних пристроїв, ліхтарів, портативної електроніки.

 — Використання в DIY-проекті або прототипі, де необхідний компактний зарядний модуль.

 — Оновлення існуючих схем із живленням USB-адаптером або павербанком.

 — Заряджання батарей 18650, 14500 чи подібних елементів в одноклітинних конфігураціях.

Основні переваги

 — Автоматичний процес зарядки з контролем напруги та струму для безпечної експлуатації.

 — Компактність і простота використання з Micro-USB входом — не потребує складних схем.

 — Вбудовані базові захисти та індикатори стану забезпечують контроль процесу.

 — Універсальність застосування у різних електронних рішеннях і проектах.

Рекомендації щодо застосування

 — Перед підключенням переконайтеся, що акумулятор має номінальну напругу 3.7 В (Li-ion/Li-Po) і не пошкоджений.

 — Вставляйте батарею відповідно до полярності (B+ до +, B- до −), щоб уникнути потенційних ушкоджень.

 — Підключайте модуль до якісного USB-адаптера або павербанка з вихідною напругою ~5 В.

 — Не використовуйте модуль для заряджання батарей із більшою кількістю осередків (2 S і більше) — він призначений лише для одиночних елементів.

 — Уникайте одночасного підключення навантаження до батареї під час зарядки — це може вплинути на правильне завершення процесу.
