BMS — це не «додаткова опція», а мозок і запобіжник будь-якої складеної батареї. Саме вона відключає навантаження при перерозряді, ріже заряд при перевищенні напруги й тримає комірки в балансі, щоб пакет не деградував за один сезон. Нижче — практичний алгоритм вибору плати: скільки ампер брати, скільки «S» потрібно і чому активний балансир вигідніший, ніж здається на перший погляд.

Що насправді робить BMS

Плата захисту виконує чотири базові функції:

Захист від перезаряду — розмикає ланцюг, коли будь-яка окрема комірка досягла верхньої межі (для LiFePO4 це близько 3,65 В, для Li-ion — 4,2 В).
Захист від глибокого розряду — відсікає навантаження на нижній межі (орієнтовно 2,5 В для LiFePO4 і 2,5–2,8 В для Li-ion).
Захист від надструму й короткого замикання — спрацьовує за мілісекунди.
Балансування — вирівнює напруги комірок у послідовному ланцюзі.

Важливо розуміти: BMS захищає кожну групу комірок окремо, а не пакет загалом. Тому кількість каналів (S) має точно відповідати кількості послідовних груп у вашій батареї.

Активний чи пасивний баланс: у чому різниця

Пасивний балансир просто спалює надлишок енергії «найвищої» комірки на резисторі — струм балансування зазвичай мізерний (десятки міліампер). Для нової зібраної з одного бенча батареї цього може вистачити, але коли пакет старіє або комірки трохи різні за ємністю, пасив уже не встигає.

Активний балансир перекачує заряд з більш зарядженої комірки в менш заряджену, тобто нічого не втрачається на нагрів. Струм балансування в плат JIKONG вимірюється вже амперами: 0,6 А, 1 А або 2 А залежно від моделі. Практично це означає:

великі призматичні комірки на 280–314 Ah реально вирівнюються за розумний час, а не за місяці;
батарея використовує повну ємність, бо пакет не «впирається» в одну відсталу комірку;
балансування працює не тільки в кінці заряду, а й у ширшому діапазоні напруг.

Для LiFePO4 це особливо критично: у робочому діапазоні крива напруги майже пласка, тому дисбаланс довго не видно — і проявляється він одразу передчасним відключенням.

Крок 1. Рахуємо кількість S

S — це кількість послідовно з'єднаних груп. Вибирайте плату так, щоб ваша конфігурація потрапляла в діапазон, зазначений у назві (наприклад, 8S–24S).

Система	LiFePO4 (3,2 В ном.)	Li-ion (3,6 В ном.)
12 В	4S (12,8 В)	3S (10,8 В)
24 В	8S (25,6 В)	7S (25,2 В)
48 В	15S (48 В)	13S (46,8 В)
51,2 В (стандарт для інверторів)	16S (51,2 В)	14S (50,4 В)

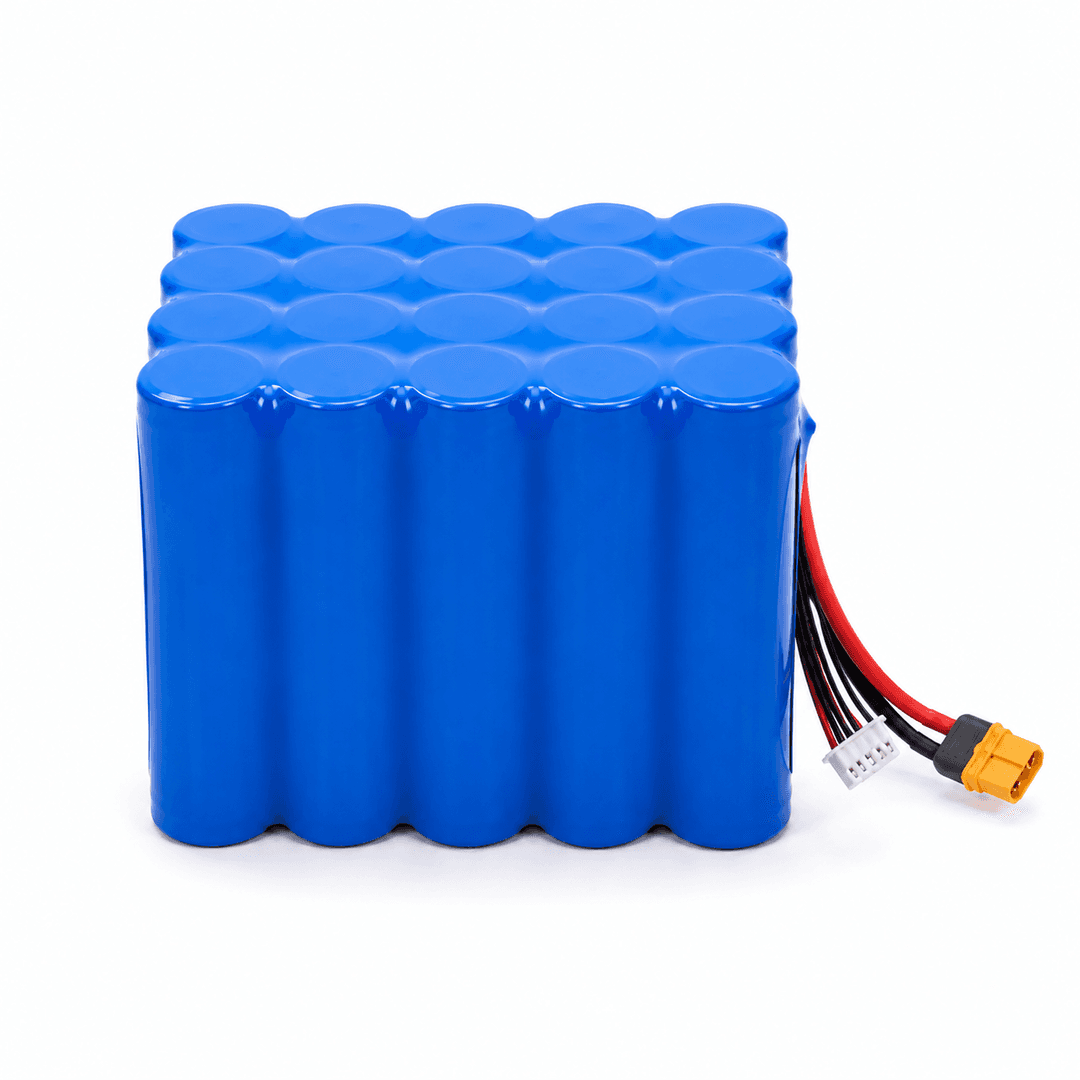

Кількість паралельних комірок (P) на вибір BMS не впливає — тільки на ємність і на допустимий струм. Наприклад, Акумуляторна збірка 4s5p Samsung 50S 25000 mAh — це 4 послідовні групи по 5 комірок, тож їй потрібна 4S-плата, як і збірці 4s2p.

Крок 2. Рахуємо струм

Формула проста: струм = потужність / напруга пакета. Беріть номінальну напругу батареї, а не максимальну — так ви отримаєте «гірший» і правильний сценарій.

Інвертор 3 кВт на 51,2 В: 3000 / 51,2 ≈ 59 А → достатньо плати на 100 А.
Інвертор 5 кВт на 51,2 В: ≈ 98 А постійно, плюс пускові піки → беріть 150 А або 200 А.
Інвертор 8 кВт на 51,2 В: ≈ 156 А → 200–300 А.
Система 24 В (8S LiFePO4) з навантаженням 2,5 кВт: ≈ 98 А → 100–200 А.

Закладайте запас мінімум 25–30 % від розрахункового струму. По-перше, є пускові струми двигунів і компресорів. По-друге, плата, що постійно працює на межі, сильно гріється, а нагрів — головний ворог силових ключів. І пам'ятайте про третє обмеження: струм повинні витримувати також комірки. Наприклад, Акумулятор Li-Ion Samsung INR21700 50S 5000 mAh 35 А допускає до 35 А на комірку, тож у збірці 4s5p теоретичний ліміт по струму значно вищий за потреби типового побутового навантаження — але кабелі, з'єднання та BMS теж мають бути під нього розраховані.

Крок 3. Обираємо конкретну плату

Ось моделі JIKONG, які зазвичай є в наявності — від компактних 4S-8S до потужних 24S.

Модель	Діапазон	Макс. струм	Баланс
JK-B1A8S10P	4S–8S	100 А	1 А
JK-B1A8S20P	4S–8S	200 А	1 А
JK-PB2A16S15P	8S–16S	150 А	2 А
JK-BD6A24S10P	8S–24S	100 А	0,6 А
JK-B2A24S20P	8S–24S	200 А	2 А
JK B2A24S30P	7S–24S	300 А	2 А

Типові сценарії:

Домашній накопичувач 16S LiFePO4 з інвертором 5 кВт. Оптимум — JK-PB2A16S15P на 150 А з балансиром 2 А. Якщо плануєте розширення до 8 кВт — одразу дивіться на JK RESS PB2A16S20P (V19) на 200 А.
Батарея 24 В для човнового мотора чи насоса. 8S LiFePO4 і JK-B1A8S20P — запас по струму з головою.
Компактна 4S-збірка на Li-ion для резервного живлення. Підійде JK-B1A8S10P у парі з готовою збіркою на кшталт 4s10p Samsung 50S 50000 mAh.
Високовольтний пакет 20S–24S. Тут вибір між JK-B2A24S20P і 300-амперною версією — залежно від потужності інвертора.

Li-ion і LiFePO4: що змінюється в налаштуваннях

Плати JIKONG підтримують обидві хімії, але пороги треба виставляти вручну в застосунку перед першим підключенням. Ключові відмінності:

LiFePO4: заряд до ~3,55–3,65 В на комірку, відсічка розряду ~2,5 В. Щоб продовжити ресурс, багато хто ставить верхню межу 3,50 В — втрата ємності мінімальна, а живе батарея довше.
Li-ion (18650 / 21700): заряд до 4,2 В, відсічка ~2,8 В. Якщо потрібен максимальний ресурс, обмежте заряд на 4,10 В.
Температурні датчики обов'язково розміщуйте на корпусах комірок, а не в повітрі. Заряджати літій при мінусовій температурі не можна — увімкніть у налаштуваннях заборону заряду нижче 0 °C.

Для візуального контролю без телефона зручно додати дисплей для BMS-контролера JIKONG 4.3" — напруги комірок, струм і SOC видно одразу, без застосунку.

Типові помилки при монтажі

Неправильний порядок підключення балансувального шлейфу. Завжди підключайте від «мінуса» пакета послідовно вгору й перевіряйте напруги мультиметром перед тим, як вставити роз'єм у плату.
Занадто тонкі силові кабелі. Плата на 200 А нічого не врятує, якщо провід розрахований на 50 А — нагріватимуться клеми й з'єднання.
Відсутність запобіжника. BMS — це захист від помилок акумулятора, а не заміна силовому запобіжнику на плюсовій шині.
Спроба «підняти» глибоко розряджену комірку. Комірка, що впала нижче критичної межі, у пакет більше не ставиться.
Самостійне паяння виводів. Циліндричні комірки з'єднують точковим зварюванням нікелевої стрічки; пряме паяння перегріває елемент. Якщо немає обладнання й досвіду — беріть готові акумуляторні збірки, зварені на заводському обладнанні.

Що в підсумку обрати

Алгоритм у три рядки: визначаєте кількість S за напругою системи → рахуєте струм як потужність/напругу і додаєте 30 % запасу → серед плат потрібного діапазону обираєте ту, де струм балансування вищий, якщо у вас великі комірки.

Для найпопулярнішого сценарію — 16S LiFePO4 на 51,2 В і інвертор 3–5 кВт — базовий вибір це JK-PB2A16S15P 150 А з активним балансом 2 А. Для систем 12–24 В на Li-ion збірках — JK-B1A8S10P, а якщо очікуються потужні пускові струми — JK-B1A8S20P. Решта варіантів і актуальна наявність — у розділі BMS-плати.
